500kW 수력 터빈 마이크로 터빈 발전기 수력 발전기

기본 기술 사양 및 주요 매개 변수

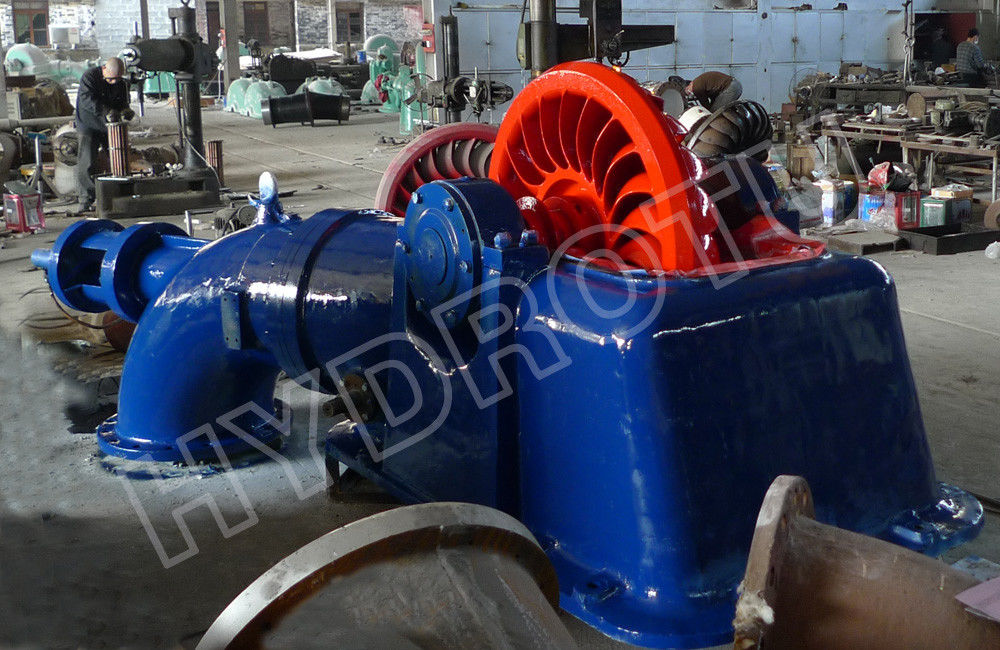

이 기계는 단일 노즐과 단일 런너를 가진 수평 축 터고 터빈입니다. 그것은 터빈의 주요 몸, 노즐 조립 장치, 유도 부분, 변광 제어 메커니즘 등으로 구성됩니다.

3.1 터빈 주체

터빈의 주체에는 회전하는 부분 (작업 부분), 베어링 집합체 및 하우징이 포함되어 있습니다.

3.1.1 회전하는 부분은 론너, 주축, 플라이휠, 물 반전기 등으로 구성된다.

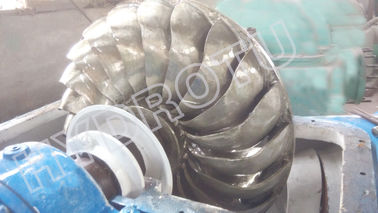

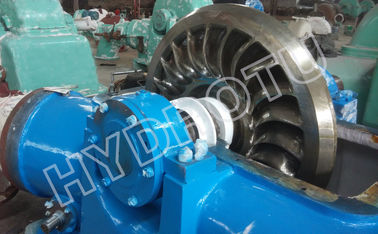

러너 (runner) 는 터빈의 주요 부분이다. 터빈의 특성에 영향을 미친다. 러너 (runner) 는 날개, 허브 (hub) 및 러너 (runner) 의 외부 링으로 구성된다.잎의 모양은 3 차원 캄버입니다외부 반지는 달리기를 강화하고 바람 손실을 줄이기 위해 적용됩니다.

주축의 끝에 탄력적 결합이 장착됩니다.주요 샤프트의 끝과 결합의 구멍이 적합하고 평면 키에 의해 실행 토크를 전송.

물 변압기는 축적 경로에서 누출을 방지하는 데 사용됩니다.

3.1.2 베어링 집합은 롤링 베어링, 베어링 좌석 및 베어링 커버 등을 포함한다.

터빈은 롤링 베어링을 적용하여 효율성을 높이고 공사를 단순화하고, 제조를 쉽고, 비용을 줄이고 유지보수를 편리하게합니다.

롤링 베어링을 가진 베어링 좌석은 바디의 껍질에 장착되어 테퍼핀으로 고정됩니다.그 다음 두 베어링의 무결성을 얻습니다. 러너는 두 베어링 사이에 배치됩니다.

자동차 냉장고에서 나트륨-칼슘 지방으로 윤활한 베어링.

3.2 가이드 장치에는 흡입 메커니즘 부분, 수압 (또는 압력유) 연결 부분 등이 포함된다.

3.2.1 안내장치

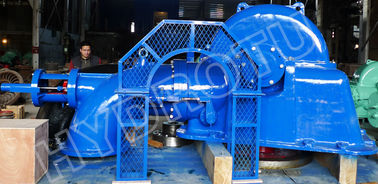

가이드 장치는 흡입 파이프, 바늘, 노즐 끝, 가이드 지원 및 균형 피스톤, 바늘 줄기뿐만 아니라 청동 가이드 부시로 구성됩니다.봉인샘과 바늘 막대 등.

흡수 파이프는 주사기를 지원하기 위해 바늘 줄기를 지원하는 안내 받침대를 통해 압력 물 흐름을 노즐로 유도합니다. 실제로 노즐은 단지 바늘 밸브입니다.그러나 밸브는 펄스 터빈에서 닫고 에너지 변환의 역할을 합니다압력 물 흐름을 노즐 몸 안으로 들어갑니다. 그 다음 물 흐름의 속도는 노즐 끝에서 빠르게 증가해야 하 고 물 흐름은 런너의 잎에 주입하는 제트를 형성 합니다.그래서 흐름의 압력 에너지는 속도 에너지로 바뀌고 달리기는 일을 합니다.노즐의 개방은 배분 밸브, 바늘의 서보 모터 및 조합 메커니즘으로 구성된 노즐 제어 장치로 조절됩니다.

The discharge outlet section of nozzle shall be changed after the piston of the needle servomotor with the combination mechanism and for adjusting the discharge flow according to the change of network load. 바늘에 작용 한 축적 수압 추진력을 균형을 맞추기 위해 노즐 제어 메커니즘에 균형을 잡는 피스톤이 있습니다. 쉽게 작동하기 위해. 끝 가이드 베어 위치

d는 흡입 파이프에 바늘 줄기에 대한 두 가지 지원 장치 중 하나입니다. There is an o-ring and packing gland on the support of the end guide bearing in order to seal with o-ring and to scrape filth on the all sliding surfaces of with the packing gland except glancing o-ring. 그래서 그것은 물과 좋은 작업에 대한 O 반지를 보호합니다. 잔디와 가지와 같은 잔해를 검사하고 청소하기 위해 파이프에 가이드 근처에 구멍이 있습니다.

3.2.2 수압 (또는 압력유) 메커니즘 및 연결 받침대에는 분배 밸브, 바늘 서보 모터 및 연결 받침대, 그리고 수동 바퀴 받침대가 포함된다.

분배 밸브와 바늘의 서보 모터는 주로 실린더, 피스톤 등으로 구성됩니다.분배 밸브의 피스톤은 서보 모터로 압력 오일의 경로를 제어해야 하는 스위치입니다두 개의 스로틀링 밸브가 있습니다.분배 밸브의 피스톤은 압력 오일과 서보 모터가 정지 상태에서 정상 작동을 하는 상태에서 스트라이드 되어 있어야 합니다..

분배 밸브는 복원 같은 시간에 일어나서 제어되어야 합니다, 그래서 servomotor에 기름의 입구와 출구를 넣어,그 후 압력유는 스로즐링 밸브를 통해 서보모터 실린더에 넣고 서보모터의 피스톤을 구동한다.그 다음 바늘 줄기를 움직이고 노즐 열기를 변경하여 단위 부하와 단위의 출력 사이의 균형을 유지합니다.이 순간 서보 모터의 피스톤은 균형 중간에 위치 (서보 모터에 기름의 입구와 출구를 닫기) 로 갱신되어야 합니다., 그 다음 단위는 정상적인 작동을 유지해야합니다.

서보 모터 피스톤의 이동 속도는 바늘의 닫기 시간을 충전하는 스로틀링 밸브에 의해 변경됩니다. 이 속도가 너무 빠르면 물 햄러로 펜 스톡이 깨질 수 있습니다.그것은 파라미터에 바늘의 닫기 시간을 설정 하기 위해 스로즐링 밸브의 스위치를 조절해야합니다, 그것은 보증에 대한 규제를 위해 계산됩니다.

연결 받침대는 서보모터와 흡입 파이프를 연결하는 데 사용됩니다.

3.3 유도체 부분
